高壓過濾器濾芯由多孔碳化硅的支撐骨架和高鋁紅柱石的過濾膜構成,支撐骨架和過濾膜的組合即保證了過濾過程的低壓差又保證了過濾的精度。濾芯為燭狀陶瓷過濾管,其底部為封閉的,頂部開口,將過濾后的合成氣送出。頂部有一頸部,用于將濾芯固定在管板上。在高溫高壓過濾器中,布置有多組由單根濾芯組成的陶瓷管組,這多組陶瓷管組固定在管板上,管板將高壓過濾器分為下部的含塵氣體側和上部的清潔氣體側兩部分。

含塵合成氣進入高壓過濾器,由四根上升管引z管板下部,基本上形成并流。含灰氣體滲透進入濾芯,灰留在濾芯外表面上形成灰餅,清潔氣體進入清潔氣體側。形成灰餅后,灰餅和過濾膜一起起到過濾作用。灰餅逐漸變厚,灰塵過濾的精度提高,濾芯過濾的壓差也隨著逐步變大。濾芯由反吹系統清潔,反吹系統中的一個反吹閥門對應一組濾芯,反吹閥門形成高壓脈沖氣體,在文丘里管中高壓脈沖氣體部分動能轉化為勢能,形成低壓區,使清潔氣體進入文丘里管,清洗一組的濾芯。反吹氣與主氣流方向相反,將一部分灰餅吹下,從而保證了濾芯的壓差的穩定。灰餅靠重力下落,落到灰收集器中,然后由灰文庫 排放罐送出。

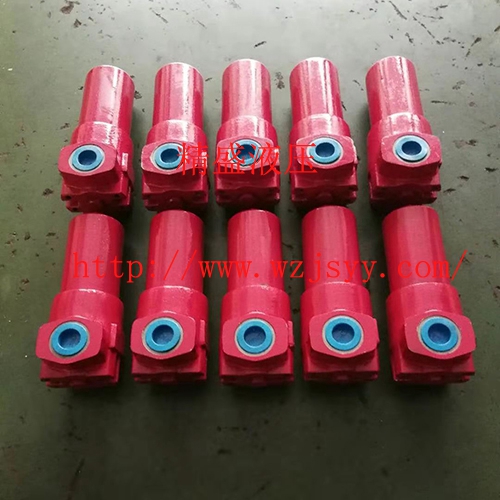

高壓過濾器濾芯安裝在液壓系統的壓力管路上，用以濾除液壓油中混入的機械雜質和液壓油本身化學變化所產生的膠質、瀝青質、炭渣質等，從而防止閥芯卡死、節流小孔縫隙和阻尼孔的堵塞以及液壓元件過快磨損等故障的發生。高壓過濾器過濾效果好，精度高,但堵塞后清洗比較難，必須更換濾芯。
